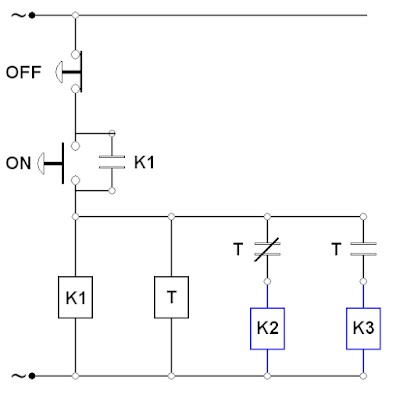

Coba perhatikan lagi gambar hubung star delta yang telah saya perjelas dari gambar artikel sebelumnya di bawah ini:
Untuk syarat syarat motor induksi 3 phasa yang bisa dihubung Star Delta bisa baca disini

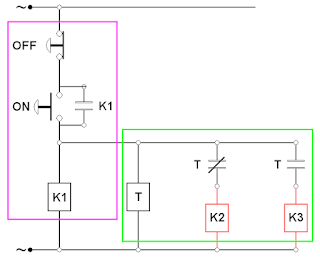

Gambar diatas adalah gambar wiring diagram star delta yang merupakan perpaduan antara interlock kontaktor dan fungsi NO dan NC dari timer. Perhatikan sekali lagi gambar di bawah ini, yang merupakan penjelasan dari gambar diatas.
Pada kotak yang berwarna pink adalah wiring diagram dari interlock kontaktor, dan kotak yang berwarna hijau adalah kerja dan fungsi dari NO dan NC pada timer. Ketika tombol ON ditekan maka K1 akan bekerja, begitu juga T dan K2 (hubung star). Dalam hal ini K2 akan langsung bekerja karena terhubung pada NC dari T, disaat bersamaan T akan bekerja dan menghitung satuan waktu yang telah ditetapkan sebelumnya (± 3~8 detik, tergantung besar kecilnya arus asut dari motor induksi yang digunakan). Dimana setelah habis ketapan waktunya maka NCnya akan berubah menjadi NO begitu juga sebaliknya. Perubahan inilah yang dimanfaatkan untuk menghidupkan K3 (hubung delta). Dan wiring diagram tersebut dikenal juga sebagai Rangkaian Pengendali.
Gambar dibawah ini adalah gambar wiring diagram rangkaian star delta setelah terpasang overload, merujuk dari gambar diatas.
Dan sebagai penutup saya lampirkan juga gambar pengawatan rangkaian star delta lengkap, disertai juga dengan pewarnaan jalur rangkaiannya agar mudah dipelajari
Cukup itu saja penjelasan dari saya tentang wiring diagram rangkaian star delta ini. Semoga penjelasan ini menjadi gerbang pembuka untuk mempelajari dan membuat wiring diagram rangkaian otomatis lainnya.
Klik disini untuk mempelajari penerapan sistem proteksi motor listrik pada rangkaian pengendali Star Delta.
Klik disini untuk mempelajari wiring diagram rangkaian star delta Manual yang merupakan pilihan pengembangan rangkaian star delta yang dibahas diatas, untuk penggunaan dan dalam kondisi tertentu.
Semoga bermanfaat..__________________________________
Sumber: http://electric-mechanic.blogspot.com

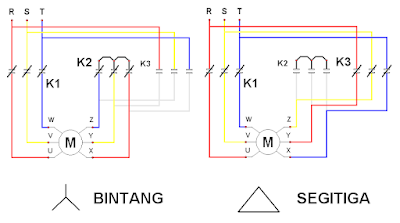

Rangkaian star delta ini diawali dengan hubung star terlebih dahulu, setelah itu baru terhubung delta. Penggambarannya sebagai berikut:
Penjelasan:Untuk syarat syarat motor induksi 3 phasa yang bisa dihubung Star Delta bisa baca disini

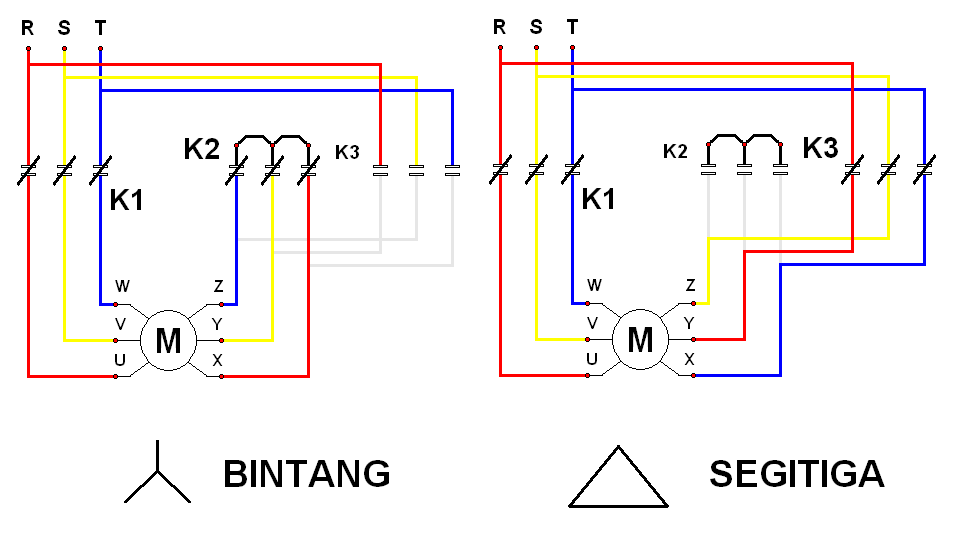

Dari gambar diatas dapat dilihat bahwa wiring star delta menggunakan 3 buah kontaktor utama yang terdiri dari K1 (input utama) K2 (hubung star) dan K3 (hubung delta). Dan semua itu disebut juga Rangkaian Utama, yang pemahaman dasarnya telah dibahas pada artikel sebelumnya.
Pada gambar, ketika K1 dan K2 aktif atau berubah menjadi NC maka hubungan yang terjadi pada motor menjadi hubung star, dan ketika K2 menjadi NO maka K3 pada saat yang bersamaan menjadi NC. Dan perubahan ini menyebabkan rangkaian pada motor menjadi hubung delta.
Bagaimana kita membuat K1, K2 dan K3 bekerja secara otomatis merubah hubung motor menjadi star delta?

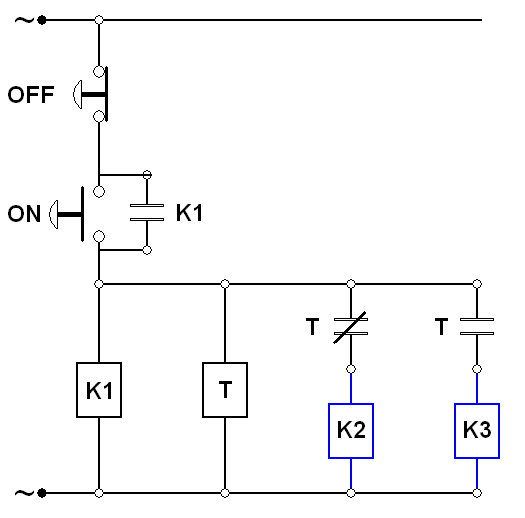

Perhatikan gambar dibawah ini:Pada gambar, ketika K1 dan K2 aktif atau berubah menjadi NC maka hubungan yang terjadi pada motor menjadi hubung star, dan ketika K2 menjadi NO maka K3 pada saat yang bersamaan menjadi NC. Dan perubahan ini menyebabkan rangkaian pada motor menjadi hubung delta.
Bagaimana kita membuat K1, K2 dan K3 bekerja secara otomatis merubah hubung motor menjadi star delta?

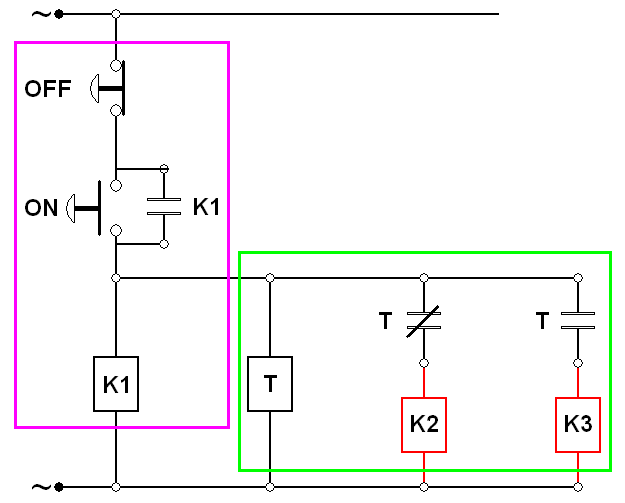

Gambar diatas adalah gambar wiring diagram star delta yang merupakan perpaduan antara interlock kontaktor dan fungsi NO dan NC dari timer. Perhatikan sekali lagi gambar di bawah ini, yang merupakan penjelasan dari gambar diatas.
Pada kotak yang berwarna pink adalah wiring diagram dari interlock kontaktor, dan kotak yang berwarna hijau adalah kerja dan fungsi dari NO dan NC pada timer. Ketika tombol ON ditekan maka K1 akan bekerja, begitu juga T dan K2 (hubung star). Dalam hal ini K2 akan langsung bekerja karena terhubung pada NC dari T, disaat bersamaan T akan bekerja dan menghitung satuan waktu yang telah ditetapkan sebelumnya (± 3~8 detik, tergantung besar kecilnya arus asut dari motor induksi yang digunakan). Dimana setelah habis ketapan waktunya maka NCnya akan berubah menjadi NO begitu juga sebaliknya. Perubahan inilah yang dimanfaatkan untuk menghidupkan K3 (hubung delta). Dan wiring diagram tersebut dikenal juga sebagai Rangkaian Pengendali.

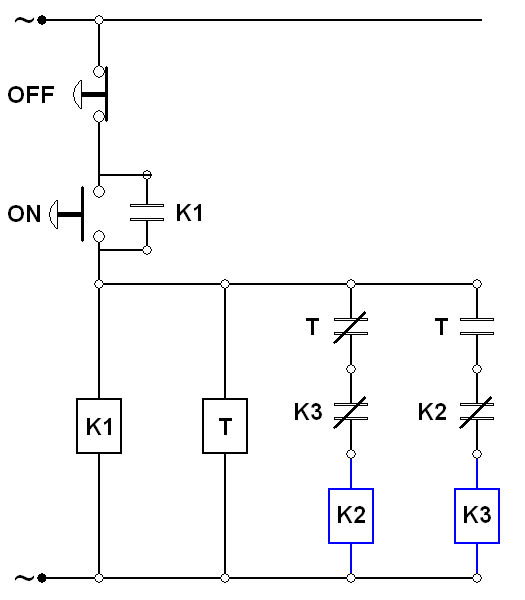

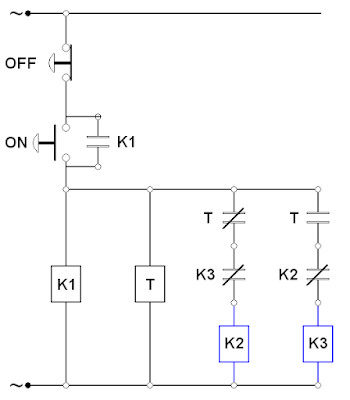

Sebagai finalisasi wiring diagram rangkaian star delta ini, maka saya tambahkan NC pada K2 dan K3 yang saling bertautan pada masing masing kontaktornya. Arus listrik akan mengalir terlebih dahulu pada NC K3 sebelum masuk koil K2, begitu juga sebaliknya. Hal ini semata-mata untuk menghindari terjadinya kedua kontaktor itu bekerja secara bersamaan bila terjadi hubung singkat, yang bisa menyebabkan kerusakan pada Rangkaian Utamanya, seperti pada gambar dibawah ini.
Gambar dibawah ini adalah gambar wiring diagram rangkaian star delta setelah terpasang overload, merujuk dari gambar diatas.
gambar wiring diagram rangkaian star delta
Dan sebagai penutup saya lampirkan juga gambar pengawatan rangkaian star delta lengkap, disertai juga dengan pewarnaan jalur rangkaiannya agar mudah dipelajari
foto gambar penyambungan pengawatan rangkaian star delta
Cukup itu saja penjelasan dari saya tentang wiring diagram rangkaian star delta ini. Semoga penjelasan ini menjadi gerbang pembuka untuk mempelajari dan membuat wiring diagram rangkaian otomatis lainnya.
Klik disini untuk mempelajari penerapan sistem proteksi motor listrik pada rangkaian pengendali Star Delta.
Klik disini untuk mempelajari wiring diagram rangkaian star delta Manual yang merupakan pilihan pengembangan rangkaian star delta yang dibahas diatas, untuk penggunaan dan dalam kondisi tertentu.
Semoga bermanfaat..
